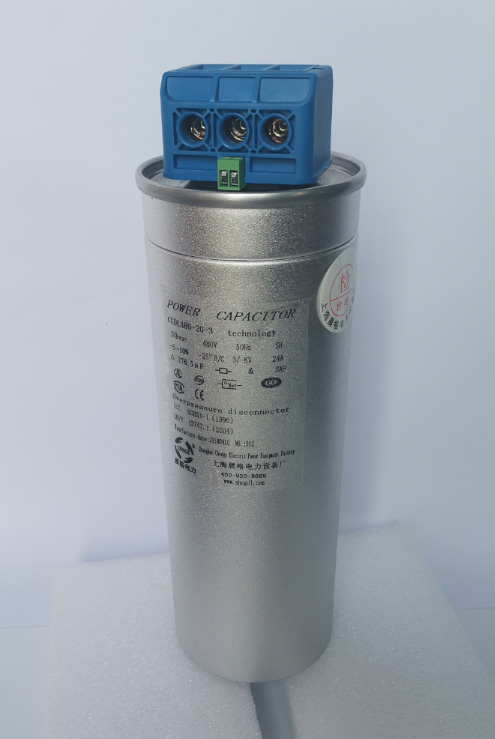

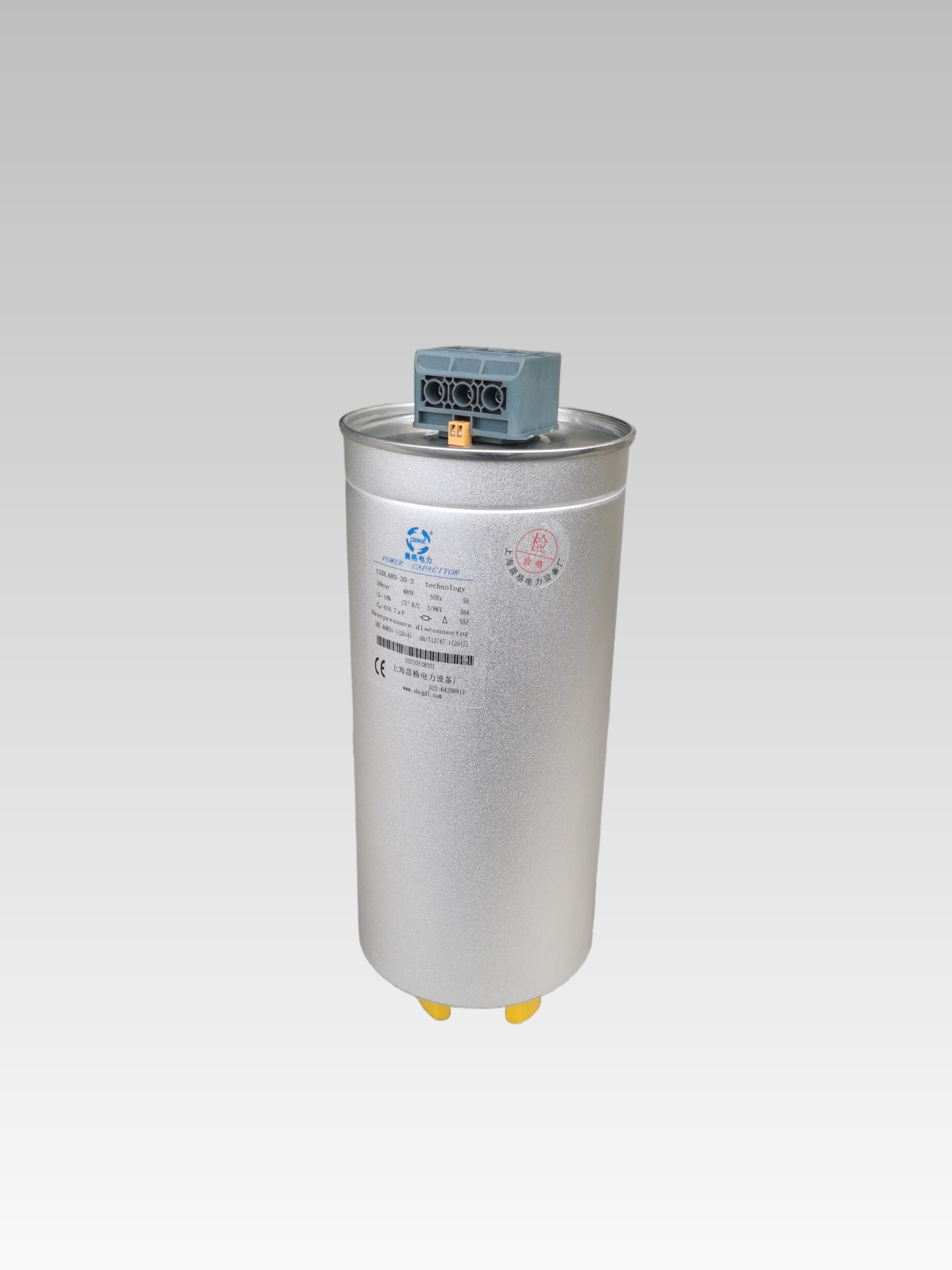

CGDL为圆柱形干式型电容器，主要用在电力系统作为补偿无功功率提高功率因数之用，
CGDL系列产品系列说明
采用美式防爆安全结构；
内置放电电阻,安全可靠；螺栓出线端子，符合大容量、大电流的要求，接线牢固可靠，避免烧毁接线端子；
电容器元件用金属化薄膜采用优质成品膜，交流变频电源厂家具有很高的自愈性能，保证了产品的高质量，特别的方阻设计，满足了高可靠性的接触和高耐压的要求；
产品描述：
1． 螺栓出线方式，保证了接线的可靠稳定，满足大容量、大电流的要求；
2． 安全可靠的美式过压力防爆结构，使得产品更安全，更可靠；
3． 长寿命、多元件设计，增加散热面积，使电容器的温升更低，延长电容器的使用寿命；
4． 电容器元件用金属化薄膜采用特别的方阻设计，既有很高的自愈性能，又满足了高可靠性的接触和高耐压的要求；
5． 安全有效的防护措施，免除对人体的伤害；
6． 方便可靠的安装方式，提高了工作效率；
7． 优质圆柱形铝外壳，美观漂亮，更小的体积，使得单柜的容量更大。工业产品的设计家电化，提升成品形象，为客户创造最大价值。
技术参数
额定电压 | 400V、440V、450V、480V、500V、525V、690V、750V、850V、866V、950V。 | ||
执行标准 | IEC831-1（2） IEC60831-1.2 VDE0560-46+47 GB12747-2004 | ||
过电压 | 1.1Un8小时/天.1.15Un 30分/天 1.3Un1分钟 | ||
过电流 | 1.3In (峰值电流：300倍的额定电流) | 安全保护 | 压力保护器 |
容量偏差 | -5%至+5-+15%Cn(额定电容) | 介质 | 优质金属化聚丙烯膜.安全膜，高温薄膜。 |
介质损耗 | 在额定电压下≤0.25W/Kvar | 外形结构 | 铝外壳。底部设有螺栓 |
电压试验 | 极间施加2.15Un10秒，极壳3KV.10秒 | 放电保护 | 附带内置放电模块（1分钟≤50V） |
环境温度 | -25/D（-25℃～+55℃） | 保护等级 | IP20(加封盖，满足IP54) |
使用海拔 | 4500米 | 使用寿命 | 平均.大于170000h |
注入材料 | 气体、氮气 | 内置 | 灭弧装置 |
产品规格表 CGDL 400V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线
| 型号规格 | 额定容量 (kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL400-5-3 | 5 | 3×33 | 3×7.2 | 76×120 | M12×16 |
| CGDL400-6-3 | 6 | 3×40 | 3×8.6 | 76×120 | |
| CGDL400-10-3 | 10 | 3×66 | 3×14.4 | 76×235 | |
| CGDL400-15-3 | 15 | 3×100 | 3×21.7 | 76×235 | |
| CGDL400-20-3 | 20 | 3×133 | 3×29 | 100×235 | M16 |
| CGDL400-25-3 | 25 | 3×166 | 3×36 | 100×285 | |
| CGDL400-30-3 | 30 | 3×199 | 3×43.3 | 116×285 |
CGDL 440V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压440V，三角形接线
| 型号规格 | 额定容量(kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL440-5-3 | 5 | 3×27 | 3×6.6 | 76×120 | M12×16 |
| CGDL440-6-3 | 6 | 3×33 | 3×7.8 | 76×120 | |
| CGDL440-10-3 | 10 | 3×54.8 | 3×13 | 76×235 | |
| CGDL440-15-3 | 15 | 3×82 | 3×19.7 | 76×235 | |
| CGDL440-20-3 | 20 | 3×110 | 3×26.2 | 100×235 | M16 |
| CGDL440-25-3 | 25 | 3×137 | 3×33 | 100×286 | |
| CGDL440-30-3 | 30 | 3×164 | 3×39.4 | 116×286 |
CGDL 450V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压450V，三角形接线
| 型号规格 | 额定容量(kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL450-5-3 | 5 | 3×26.2 | 3×6 | 76×120 | M12×16 |
| CGDL450-6-3 | 6 | 3×31.5 | 3×7.5 | 76×120 | |
| CGDL450-10-3 | 10 | 3×52.4 | 3×12.8 | 76×235 | |
| CGDL450-15-3 | 15 | 3×78.6 | 3×19.2 | 76×235 | |
| CGDL450-20-3 | 20 | 3×105 | 3×25.65 | 86×235 | M16 |
| CGDL450-25-3 | 25 | 3×131 | 3×32 | 100×286 | |
| CGDL450-30-3 | 30 | 3×157 | 3×38.5 | 116×286 |
CGDL 480V ，AC ，50Hz系列，三相自愈式并联电容器，额定电压480V，三角形接线
| 型号规格 | 额定容量(kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL480-5-3 | 5 | 3×23 | 3×2 | 76×120 | M12×16 |
| CGDL480-6-3 | 6 | 3×27.6 | 3×2.4 | 76×120 | |
| CGDL480-10-3 | 10 | 3×46 | 3×4 | 76×235 | |
| CGDL480-15-3 | 15 | 3×69 | 3×6 | 76×235 | |
| CGDL480-20-3 | 20 | 3×92 | 3×8 | 86×235 | M16 |
| CGDL480-25-3 | 25 | 3×115 | 3×10 | 100×286 | |
| CGDL480-30-3 | 30 | 3×138 | 3×12 | 116×286 | |
| CGDL480-40-3 | 40 | 136*290 |
CGDL 525V，AC ，50Hz系列，三相自愈式并联电容器，额定电压525V，三角形接线
| 型号规格 | 额定容量(kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL525-5-3 | 5 | 3×19 | 3×5.5 | 76×120 | M12×16 |
| CGDL525-6-3 | 6 | 3×23 | 3×6.6 | 76×120 | |
| CGDL525-10-3 | 10 | 3×38.5 | 3×11 | 86×235 | |
| CGDL525-15-3 | 15 | 3×57.7 | 3×16.5 | 100×235 | |
| CGDL525-20-3 | 20 | 3×77 | 3×22 | 100×235 | M16 |
| CGDL525-25-3 | 25 | 3×96.2 | 3×27.5 | 100×285 | |
| CGDL525-30-3 | 30 | 3×115.5 | 3×33 | 116×285 | |
| CGDL 525-40-3 | 40 | 136*290 |
CGDL 690V ，AC，50Hz系列，三相自愈式并联电容器，额定电压690V，星形接线
| 型号规格 | 额定容量(kVar) | 额定电容量 (μF) | 额定电流 (A) | 尺寸(mm)外径(D)*高度(H) | 安装尺寸 |
| CGDL690-5-3 | 5 | 33 | 3×4 | 76×120 | M12×16 |
| CGDL690-6-3 | 6 | 40 | 3×5 | 76×120 | |
| CGDL690-10-3 | 10 | 66 | 3×8.3 | 86×235 | |
| CGDL690-15-3 | 15 | 100 | 3×12.6 | 100×235 | |
| CGDL690-20-3 | 20 | 134 | 3×16.7 | Φ116×235 | M16 |
| CGDL690-25-3 | 25 | 167 | 3×21 | 116×285 | |
| CGDL690-30-3 | 30 | 199 | 3×25.1 | 116×285 |
CGDL 230V，AC ，50Hz系列，单相自愈式并联电容器，额定电压250V
| 型号规格 | 技术参数 | 尺寸 | ||||
| 额定容量(kVar) | 额定电流 (A) | 额定电容量 (μF) | 接线端子 | 外壳尺寸 | 安装 | |
| CGDL0.25-1-1 | 1 | 4.0 | 50 | M6 | Φ70×120 | 底部M12×16安装螺栓 |
| CGDL0.25-2-1 | 2 | 8.0 | 100 | M6 | Φ70×120 | |
| CGDL0.25-3-1 | 3 | 12.0 | 150 | M6 | Φ70×120 | |
| CGDL0.25-4-1 | 4 | 16.0 | 200 | M6 | Φ70×160 | |
| CGDL0.25-5-1 | 5 | 20.0 | 250 | M6 | Φ70×200 | |
| CGDL 0.25-6-1 | 6 | 24.0 | 300 | M6 | Φ70×200 | |
| CGDK0.25-6.7-1 | 6.7 | 26.4 | 330 | M6 | Φ70×200 | |
| CGDL0.25-8-1 | 8 | 32.0 | 400 | M6 | Φ75×240 | |
| CGDL0.25-10-1 | 10 | 40.0 | 500 | M8 | Φ120×180 | 底部M16安装螺栓 |
| CGDL0.25-12-1 | 12 | 48.0 | 600 | M8 | Φ120×240 | |
| CGDL0.25-15-1 | 15 | 60.0 | 750 | M8 | Φ120×240 | |
| CGDL0.25-20-1 | 20 | 80.0 | 1000 | M8 | Φ120×240 | |

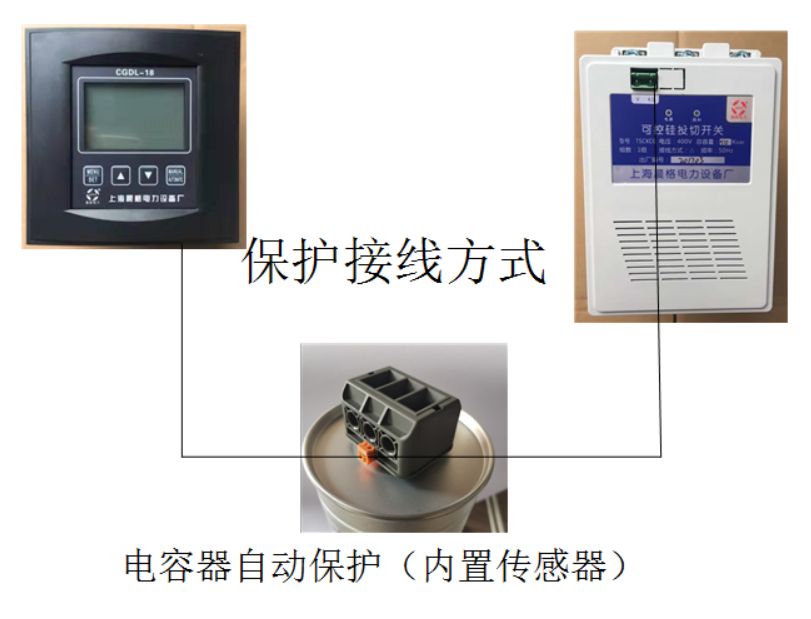

电容器接线示意图
