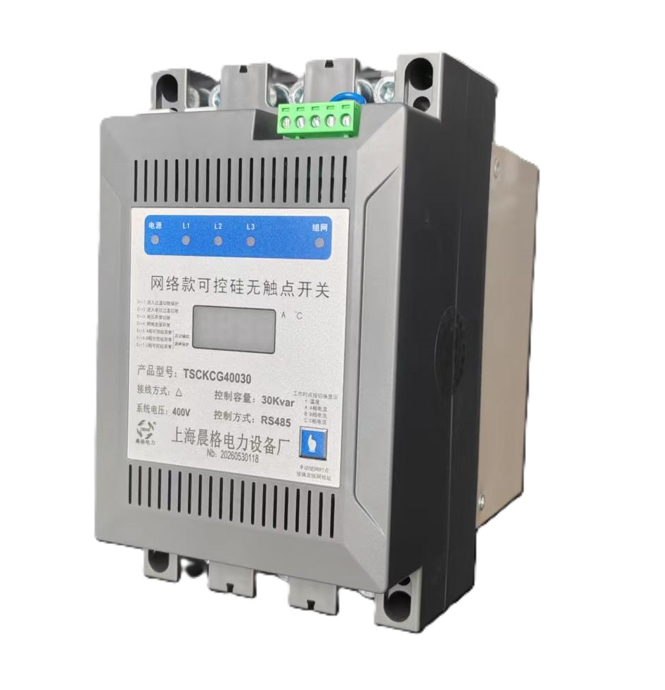

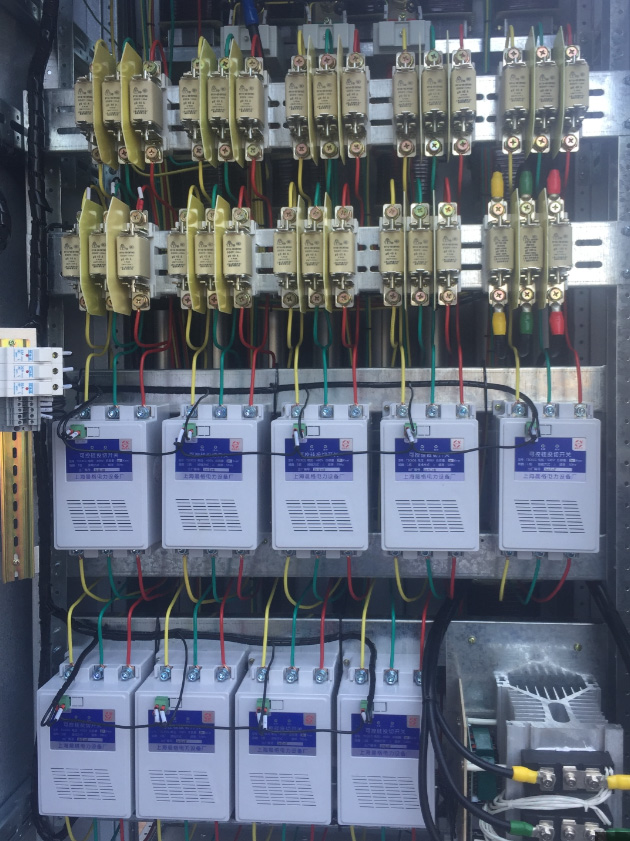

TSC系列可控硅投切开关

概况

TSCKCG系列晶闸管可控硅功率模块是一种新型的可控硅控制电容投切开关，即TSCKCG动态投切开关，具有电压过零时刻投入，投切无涌流；电流过零时刻切除，不产生高压；全波导通不产生附加的谐波，工作无噪音运行稳定可靠、缺相保护、接线端子过温度保护、是替代交流接触器的一种新型开关。TSC系列功率模块集成了晶闸管、触发板、散热器、轴流风机、温度控制、接线端子等，用户使用时只须上端接电源，下端接电容，二次端接控制器输出，拉闸门接线简洁，安装方便。用于动态补偿的电容投切。

安装简单，接线方便，可控硅采用进口，保证可控硅的使用的寿命和年限。

电气结构主要大功率反并联晶闸管模块、隔离电路、触发电路、同步电路、保护电路、驱动电器组成。控制逻辑电压0V（截止）、-12V（导通）。

※技术参数
◇额定电压：0.4KV、660V 系统
◇额定电流：57A ~ 500A
◇晶闸管耐压：≥ 1800V  、4000V
◇电抗选配：电抗率选配：7%、14%。电容额定电压400V~ 1.2KV.
◇常用规格：三相电容30kvar、50Kvar、60Kvar、70Kvar、80Kvar 型，单相电容5kvar型、10kvar、20Kvar 型

◇共补型工作：自带AC220V、分补型工作：自带AC380V

◇控制电压：DC 0-3V截止、DC 6-12-16V导通、导通电流0.8-2.1-2.9mA:

◇响应速度：50HZ.20mS

◇使用寿命：1000万次

◇海拔高度：4000M以下

◇额定频率：45-65HZ

◇电网谐波：电压谐波畸变率8%

◇散热风机动作温度（测温点散热器底部）：55±5度

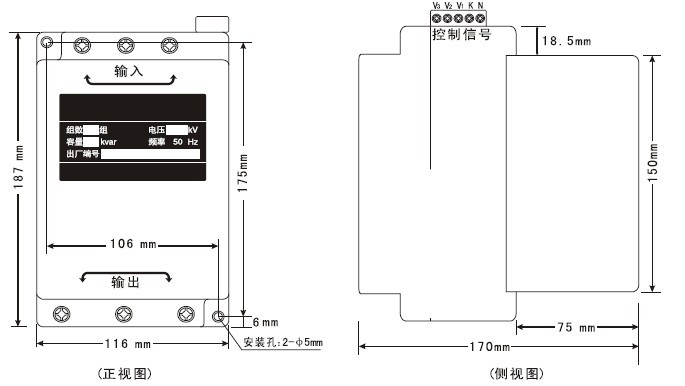

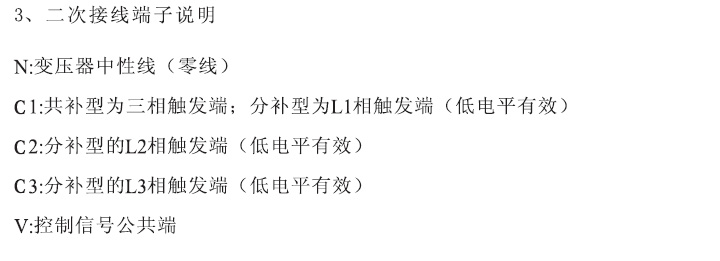

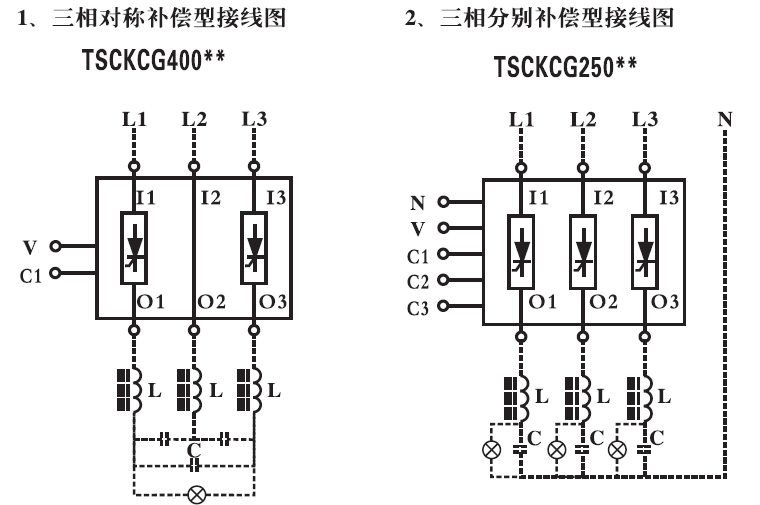

产品外形尺寸图

选型表格（动态补偿成套投切开关）

型号说明：TSCKCG-系统电压/控制电容容量           系统电压400V

型号说明：TSCKCG-系统电压/控制电容容量           系统电压690V
